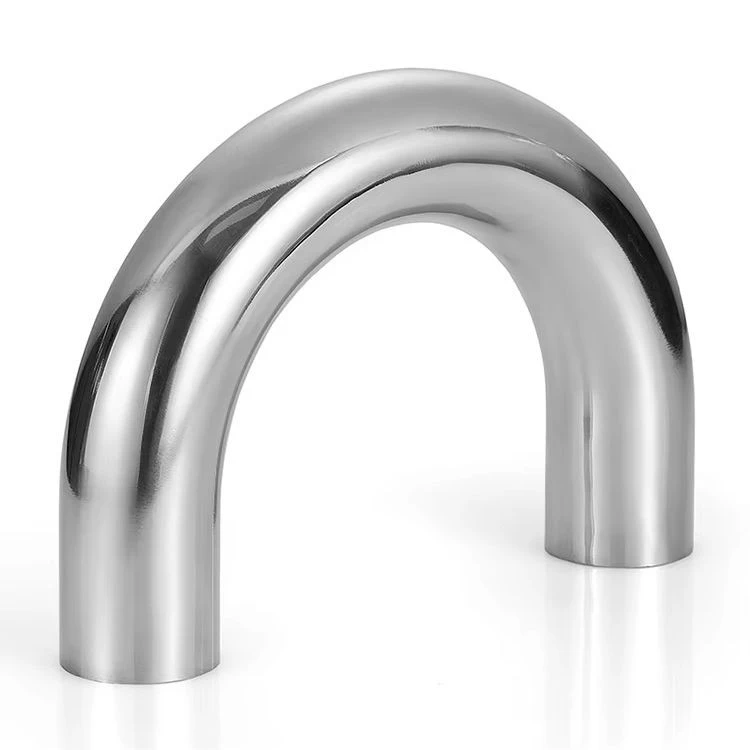

لا يمكن لكل تخطيط للأنابيب أن يتبع مسارًا مستقيمًا. في المبادلات الحرارية، وحزم الأنابيب على شكل حرف U، والمشعبات المدمجة، وخطوط العودة، يجب تدوير السوائل بزاوية 180 درجة كاملة، وإعادة توجيهها مرة أخرى على طول مسار موازٍ دون المساس بكفاءة التدفق. الالفولاذ المقاوم للصدأ 180 درجة الكوع، المعروف أيضًا باسم انحناء العودة، هو التركيب الذي يسهل هذا التحول.ميداستقوم بتصنيع مجموعة شاملة من الأكواع المصنوعة من الفولاذ المقاوم للصدأ بزاوية 180 درجة، والتي تم تصميمها لعكس التدفق بسلاسة والموثوقية على المدى الطويل-في الخدمة المسببة للتآكل وذات-النقاوة العالية.
حالة منعطف عودة واحد
يحاول المصممون أحيانًا تحقيق دوران بمقدار 180 درجة عن طريق لحام مرفقين بزاوية 90- درجة معًا. هذا النهج، على الرغم من كونه عمليًا، إلا أنه يضيف وصلة لحام إضافية، ويزيد من متطلبات المساحة الإجمالية، ويخلق مسارًا إضافيًا محتملاً للتسرب. في المقابل، فإن الكوع المكون من قطعة واحدة بزاوية 180 درجة يزيل هذه المشكلات.
تم تصميم منحنى العودة بمحيط داخلي مستمر وسلس يوجه السائل خلال الانحناء بأقل قدر من الانفصال والاضطراب. يحافظ هذا التصميم على الكفاءة الهيدروليكية ويقلل من خطر التآكل عند الانحناء. في إنشاء المبادلات الحرارية، حيث تشكل المئات من انحناءات الإرجاع حزم الأنابيب U- المهمة لتشغيل المعدات، تعد سلامة كل تركيب أمرًا ضروريًا لتحقيق الأداء الحراري الأمثل وعمر الخدمة.
لماذا الفولاذ المقاوم للصدأ؟
الفولاذ المقاوم للصدأ هو المادة المفضلة لثنيات العودة في الخدمة الصعبة. توفر طبقة الأكسيد السلبي الغنية بالكروم - مقاومة متأصلة للتآكل، في حين أن محتوى الموليبدينوم الموجود في مادة من فئة 316 يزيد من الحماية ضد الكلوريدات والمواد الكيميائية المعالجة العدوانية.
بالنسبة للمبادلات الحرارية وتطبيقات درجات الحرارة المرتفعة-، يوفر الفولاذ المقاوم للصدأ الأوستنيتي صلابة ممتازة عبر نطاق واسع من درجات الحرارة، مما يؤدي إلى تجنب السلوك الهش الذي يمكن أن يؤثر على الفولاذ الكربوني عند درجات الحرارة المنخفضة. ويدعم السطح الأملس غير المسامي- أيضًا التشغيل الصحي في إنتاج الأطعمة والمشروبات والأدوية، حيث يجب منع التلوث.
مواصفات المنتج
ميداسالفولاذ المقاوم للصدأ 180 درجة المرفقينيتم تصنيعها لتلبية متطلبات الأبعاد والمواد للمعايير الدولية، مما يضمن قابلية التبادل والأداء الموثوق عبر المشاريع العالمية.
درجات المواد:متوفر في ASTM A403 WP304/304L وWP316/316L، مع توفر درجات الأوستنيتي المطاوع الأخرى عند الطلب. تم تصميم هذه المواد خصيصًا لتطبيقات أنابيب الضغط.
معايير الأبعاد:تم تصنيعها وفقًا لمعايير ASME B16.9 لتركيبات اللحام التناكبي-. يتوافق البعد المركزي-إلى-مركز منحنى الإرجاع مع المتطلبات القياسية لتكوينات نصف القطر الطويل-(1.5D) والقصير-نصف القطر (1D).
نطاق الحجم:متوفر من NPS 1/2 إلى NPS 24، ويغطي مجموعة كاملة من متطلبات أنظمة الأنابيب الشائعة.
نوع الاتصال:تنتهي اللحامات التناكبية-بحواف مشطوفة من أجل اللحام المباشر للأنبوب، مما يضمن مسار تدفق مستمر وخالي من التسرب-.
الانتهاء من السطح:تشطيب قياسي للمطحنة، مع التخليل والتخميل الاختياري لتعزيز مقاومة التآكل والنظافة.
التطبيقات
يتم استخدام أكواع MIDAS المصنوعة من الفولاذ المقاوم للصدأ بزاوية 180 درجة في الصناعات التي تكون فيها مقاومة التآكل وعكس التدفق الفعال من الأولويات. في تصنيع المبادلات الحرارية، تعد انحناءات العودة من المكونات الأساسية التي تنشئ حزم الأنابيب U- المستخدمة في الغلاف-و-الأنابيب والعديد من تصميمات نقل الحرارة الأخرى. تعتمد مصانع المعالجة الكيميائية على هذه الانحناءات للتعامل مع السوائل المسببة للتآكل ضمن ترتيبات متشعبة مدمجة. تستفيد صناعة الأغذية والمشروبات من مسار التدفق السلس-الخالي من الشقوق، والذي يضمن عمليات تشغيل صحية. تعطي المنشآت الصيدلانية الأولوية للفولاذ المقاوم للصدأ لمنع التلوث، بينما تعتمد التطبيقات البحرية والبحرية على الفولاذ المقاوم للصدأ بدرجة 316-لمقاومته للتآكل الناجم عن الكلوريد-. في كل هذه القطاعات، يوفر الجمع بين -قطعة واحدة من الانحناء والمواد المقاومة للتآكل-أداءً موثوقًا به على المدى الطويل.
ضمان الجودة
كل ميداسالفولاذ المقاوم للصدأ 180 درجة الكوعيخضع لفحص شامل قبل الشحن. تتضمن عملية مراقبة الجودة لدينا التحقق من التركيب الكيميائي، والتحقق من الأبعاد، وفحص السطح بصريًا بحثًا عن أي مخالفات. نحن نقدم شهادات اختبار المواد الكاملة (MTC) التي تتوافق مع EN 10204 / 3.1B لكل دفعة، مما يضمن إمكانية التتبع الكامل والالتزام بالمعايير الدولية.
خاتمة
تجمع أكواع MIDAS المصنوعة من الفولاذ المقاوم للصدأ بزاوية 180 درجة بين عكس التدفق الفعال ومقاومة التآكل، مما يوفر حلاً متفوقًا تقنيًا للمبادلات الحرارية والمشعبات المدمجة والتطبيقات الأخرى التي تتطلب تغييرًا كاملاً في الاتجاه. سواء كانت الأولوية هي تقليل فقدان الضغط، أو إطالة عمر الخدمة، أو ضمان النقاء في العمليات الحساسة، فإن الكوع المصنوع من الفولاذ المقاوم للصدأ بزاوية 180 درجة يوفر أداء موثوقًا وطويل الأمد-.
