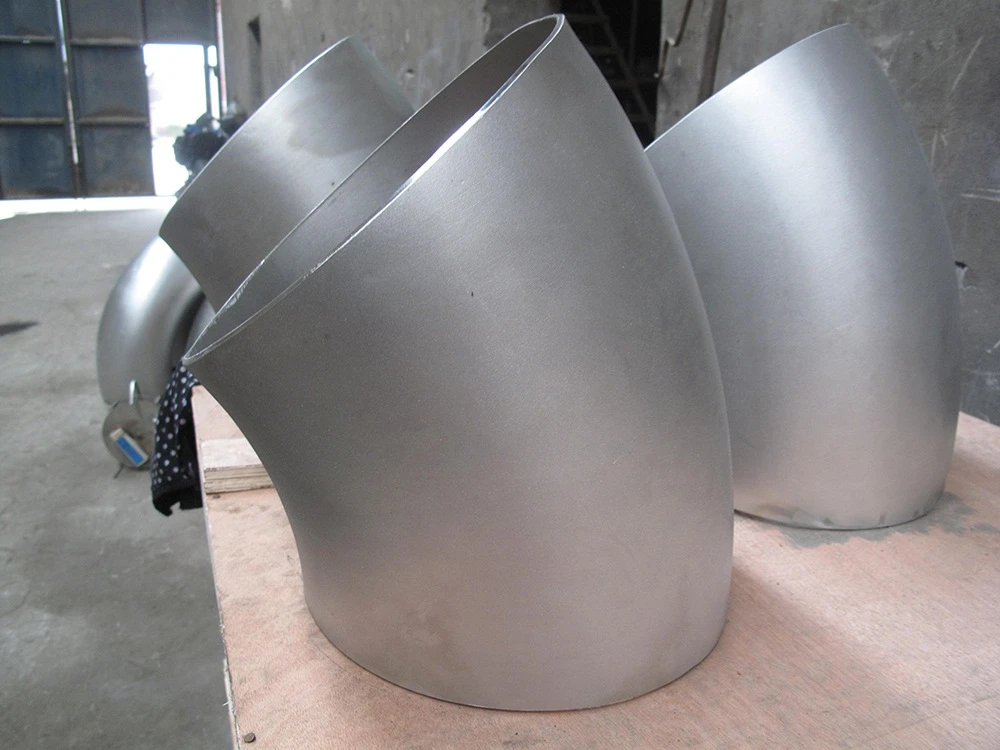

في تصميم نظام الأنابيب، غالبًا ما يحظى اختيار زاوية الكوع باهتمام أقل مما يستحق. في حين أن الأكواع بزاوية 90 درجة موجودة في كل مكان لتغييرات الاتجاه الحادة، فإن الأكواع بزاوية 45 درجة توفر مزايا هيدروليكية وتشغيلية متميزة تجعلها لا غنى عنها في تطبيقات محددة.ميداسيقدم مجموعة شاملة منالفولاذ المقاوم للصدأ 45 درجة المرفقين، تم تصميمها لتقديم خصائص تدفق فائقة وموثوقية طويلة الأمد-في ظروف الخدمة الصعبة.
لماذا تختار 45 درجة على 90 درجة؟
يكمن الاختلاف الأساسي بين الكوع 45 درجة والكوع 90 درجة في كيفية تعامل كل منهما مع تدفق السوائل. يفرض الكوع بزاوية 90 درجة انعطافًا مفاجئًا بالزاوية اليمنى-مما يؤدي إلى حدوث اضطراب كبير وفقدان للطاقة. وعلى النقيض من ذلك، يقوم الكوع بزاوية 45 درجة بتوجيه التدفق من خلال انحناء ألطف، مما يقلل من زاوية التأثير ويسمح للسائل بالانتقال بسلاسة أكبر.
ويترجم هذا التمييز الهندسي مباشرة إلى فوائد أداء قابلة للقياس. إن معامل مقاومة التدفق لمرفق 45 درجة هو تقريبًا نصف معامل مقاومة الكوع المماثل 90 درجة. في الأنظمة التي تكون فيها الكفاءة الهيدروليكية أمرًا بالغ الأهمية-مثل خطوط الأنابيب ذات المسافات الطويلة-، وخطوط شفط المضخة، وشبكات التغذية بالجاذبية-، يمكن أن يترجم هذا الانخفاض في انخفاض الضغط إلى انخفاض متطلبات طاقة الضخ وانخفاض تكاليف التشغيل على مدار عمر النظام.
بالإضافة إلى المكونات الهيدروليكية، فإن الانحناء اللطيف للكوع بزاوية 45 درجة يقلل أيضًا من التآكل أثناء الخدمة الكاشطة أو التآكلية. في نقل الملاط ومعالجة المواد الصلبة، تعمل زاوية التأثير المنخفضة عند الانحناء على إطالة عمر خدمة التركيب والأنبوب المجاور.
لماذا الفولاذ المقاوم للصدأ؟
إن اختيار المواد للمرفقين بزاوية 45 درجة لا يقل أهمية عن الزاوية نفسها. يوفر الفولاذ المقاوم للصدأ مجموعة من الخصائص التي تجعله المادة المفضلة للتطبيقات المسببة للتآكل وذات النقاء العالي-.
يشكل محتوى الكروم في الفولاذ المقاوم للصدأ-عادةً ما لا يقل عن 10.5%-طبقة أكسيد سلبية تحمي المعدن الأساسي من التآكل. بالنسبة للفولاذ المقاوم للصدأ درجة 316، فإن إضافة الموليبدينوم يعزز مقاومة الكلوريدات والعديد من المواد الكيميائية المعالجة، مما يجعله مناسبًا للبيئات البحرية والمعالجة الكيميائية وإنتاج الأغذية والأدوية حيث قد يفشل الفولاذ الكربوني قبل الأوان.
من وجهة نظر ميكانيكية، توفر التركيبات المصنوعة من الفولاذ المقاوم للصدأ قوة شد تضاهي أو تتجاوز الفولاذ الكربوني، مع درجات الأوستنيتي التي تحافظ على صلابة ممتازة في درجات الحرارة المنخفضة دون أن تصبح هشة. هذا المزيج من مقاومة التآكل، والقوة، وأداء درجات الحرارة المنخفضة-يجعلالفولاذ المقاوم للصدأ 45 درجة المرفقينمناسبة لمجموعة واسعة من التطبيقات الصعبة.
مواصفات المنتج
يتم تصنيع أكواع MIDAS المصنوعة من الفولاذ المقاوم للصدأ بزاوية 45 درجة لتلبية متطلبات الأبعاد والمواد للمعايير الدولية، مما يضمن قابلية التبادل والأداء الموثوق به في المشاريع العالمية.
درجات المواد:متوفر في ASTM A403 WP304/304L وWP316/316L، مع توفر درجات أخرى عند الطلب. تم تصميم درجات الفولاذ المقاوم للصدأ الأوستنيتي المطاوع هذه خصيصًا لتطبيقات أنابيب الضغط.
معايير الأبعاد:تم تصنيعها وفقًا لمعايير ASME B16.9 لتركيبات اللحام التناكبي-، بأبعاد مركزية -إلى-نهاية تتوافق مع متطلبات المعيار لتكوينات نصف القطر الطويل-(1.5D) والقصير-نصف القطر (1D).
نطاق الحجم:متوفر من NPS 1/2 حتى NPS 48، ويغطي مجموعة كاملة من متطلبات نظام الأنابيب المشترك.
نوع الاتصال:تنتهي اللحامات التناكبية-بحواف مشطوفة من أجل اللحام المباشر للأنبوب، مما يضمن مسار تدفق مستمر وخالي من التسرب-.
الانتهاء من السطح:تشطيب قياسي للمطحنة، مع التخليل والتخميل الاختياري لتعزيز مقاومة التآكل والنظافة.
التطبيقات
يتم استخدام أكواع MIDAS المصنوعة من الفولاذ المقاوم للصدأ بزاوية 45 درجة في الصناعات التي تكون فيها مقاومة التآكل والكفاءة الهيدروليكية من الأولويات. وفي مصانع المعالجة الكيميائية، فإنها تتعامل مع السوائل المسببة للتآكل مع تقليل فقدان الضغط في شبكات الأنابيب المعقدة. تستفيد خطوط شفط المضخة من زاوية الاقتراب اللطيفة، مما يقلل من الاضطراب ويحسن صافي هوامش رأس الشفط الإيجابية. في إنتاج الأطعمة والمشروبات، يدعم مسار التدفق الحر-السلس والشقوق التشغيل الصحي. تعتمد التطبيقات البحرية والبحرية على مقاومة المادة من الدرجة 316-للتآكل الناجم عن الكلوريد، بينما تحدد المنشآت الصيدلانية الفولاذ المقاوم للصدأ لمنع التلوث وقابلية التنظيف.
ضمان الجودة
كل ميداسالفولاذ المقاوم للصدأ الكوع 45 درجةيخضع لتفتيش صارم قبل الشحن. تتضمن عملية مراقبة الجودة لدينا التحقق من التركيب الكيميائي، وفحص الأبعاد، والفحص البصري للانقطاعات السطحية. يتم توفير شهادات اختبار المواد الكاملة المتوافقة مع EN 10204 / 3.1B لكل دفعة، مما يضمن إمكانية التتبع الكامل والامتثال للمعايير الدولية.
خاتمة
تجمع أكواع MIDAS المصنوعة من الفولاذ المقاوم للصدأ بزاوية 45 درجة بين الكفاءة الهيدروليكية ومقاومة التآكل، مما يوفر حلاً متفوقًا تقنيًا للتطبيقات التي لا يمكن فيها المساس بأداء التدفق وسلامة المواد. سواء كانت الأولوية هي تقليل انخفاض الضغط، أو إطالة عمر الخدمة في الخدمة المسببة للتآكل، أو ضمان النقاء في العمليات الحساسة، فإن الكوع المصنوع من الفولاذ المقاوم للصدأ بزاوية 45 درجة يوفر أداء موثوقًا وطويل الأمد-.
